انتخاب ورق مناسب برای ساخت کانتینر

برای ساخت بدنه کانتینرهای باربری خشک، معمولاً از ورق فولادی مقاوم به خوردگی جوی، مانند فولادهای شناخته شده با نام کورتن استفاده می شود. این ورق ها به شکل موج دار درمی آیند و پس از ساخت بدنه، با پوشش رنگ مناسب محافظت می شوند. البته جنس و ضخامت تمام قسمت های کانتینر یکسان نیست؛ سقف، دیوارها، ستون ها، شاسی و کف، هرکدام متناسب با وظیفه خود ساخته می شوند

از سوی دیگر، انتخاب ورق برای ساخت کانتینر به نوع کاربری و محل استفاده هر قطعه بستگی دارد. ورق گالوانیزه و ورق رنگی در ساخت برخی انواع کانتینر، برای پوشش بدنه، سقف و پنل های دیواری استفاده می شوند؛ استیل و آلومینیوم نیز در بخش هایی از کانتینرهای یخچالی کاربرد دارند. در ادامه، انواع ورق مورد استفاده در ساخت کانتینر، ضخامت قطعات و نکات مهم خرید ورق کانتینر را بررسی می کنیم.

کانتینر چیست؟

کانتینر محفظه ای مقاوم و قابل استفاده مجدد برای حمل و نگهداری کالا است. کانتینرهای باربری استاندارد به گونه ای طراحی می شوند که بتوان آن ها را میان کشتی، قطار و کامیون جابه جا کرد، بدون آنکه نیاز به تخلیه و بارگیری مجدد کالاهای داخل آن ها باشد. این ویژگی، انتقال محموله را ساده تر می کند و میزان جابه جایی مستقیم کالا را کاهش می دهد. کانتینرها متناسب با نوع محموله و شرایط حمل، در انواع خشک، یخچالی و مدل های ویژه ساخته می شوند.

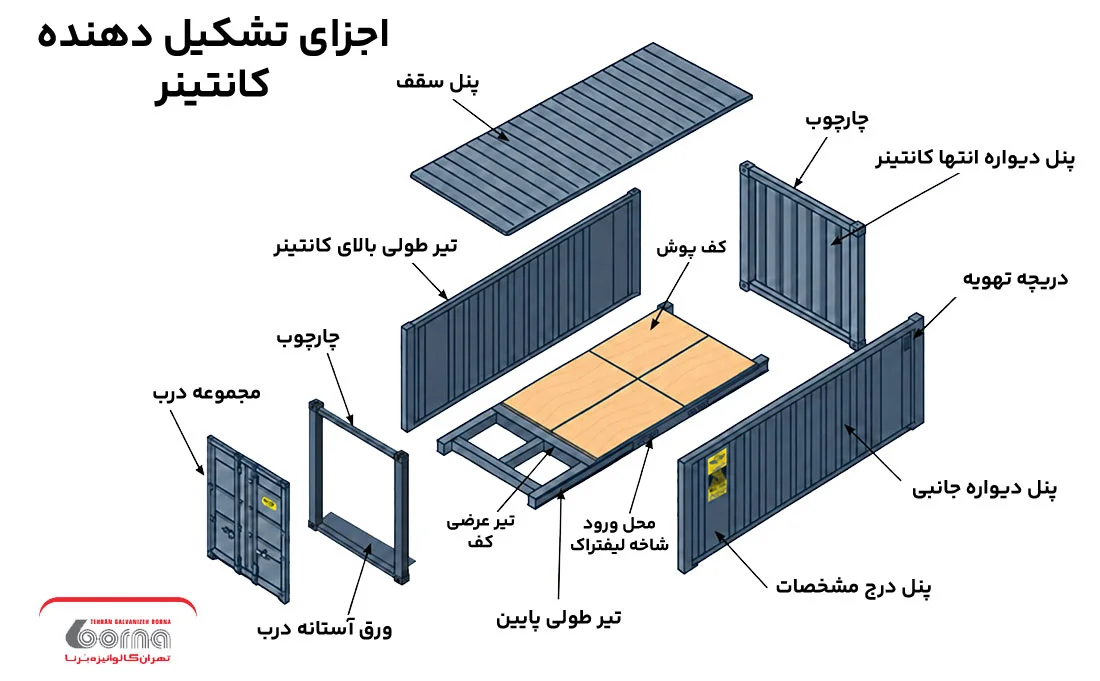

ساختار کانتینر از شاسی، ستون ها، دیواره ها، سقف، درها و کف تشکیل می شود. هر بخش وظیفه متفاوتی دارد؛ به همین دلیل، جنس و ضخامت مصالح آن ها یکسان نیست. انتخاب ورق مناسب برای ساخت کانتینر باید با توجه به محل مصرف، وزن محموله، شرایط جابه جایی و میزان مواجهه با رطوبت انجام شود.

انواع کانتینر از لحاظ ابعاد

کانتینرهای باربری معمولاً بر اساس طول اسمی آن ها برحسب فوت نام گذاری می شوند. کانتینرهای 20 و 40 فوت از رایج ترین اندازه ها هستند و مدل های 45 فوت نیز برای حمل محموله های حجیم تر کاربرد دارند. علاوه بر طول، ارتفاع کانتینر نیز اهمیت دارد؛ مدل های های کیوب (High Cube) حدود 30 سانتی متر بلندتر از مدل های معمولی هستند و فضای داخلی بیشتری فراهم می کنند.

جدول زیر، ابعاد خارجی رایج کانتینرها برحسب متر را نشان می دهد:

این ابعاد، اندازه بیرونی کانتینر هستند؛ فضای داخلی قابل استفاده به طراحی دیواره ها، کف، سقف و وجود عایق بستگی دارد و از ابعاد خارجی کوچک تر است.

نوع کانتینر چه تأثیری بر انتخاب ورق دارد؟

کانتینر باربری، محفظه ای برای حمل و جابه جایی مکرر کالا است که باید شرایط بارگیری، تخلیه، بلندکردن و حمل را تحمل کند. در کانتینرهای استاندارد، ابعاد، اتصالات و استحکام سازه باید امکان جابه جایی میان کشتی، قطار و کامیون را فراهم کنند. به همین دلیل، انتخاب ورق باید متناسب با نوع کانتینر و وظیفه هر بخش انجام شود.

از نظر کاربرد، می توان کانتینرها را در سه گروه کلی بررسی کرد:

• کانتینر باربری خشک: برای حمل کالاهای عمومی استفاده می شود و بدنه فولادی موج دار در آن رایج است. در انتخاب ورق بدنه، مقاومت مکانیکی، قابلیت فرم دهی و جوشکاری و حفاظت در برابر خوردگی اهمیت دارند.
• کانتینر یخچالی: برای حفظ دمای محموله طراحی می شود و علاوه بر سازه، به دیواره های عایق، پوشش داخلی مناسب و تجهیزات سرمایشی نیاز دارد. جنس پوشش داخلی و بیرونی آن می تواند متفاوت باشد.
• کانتینرهای ویژه: شامل مدل هایی مانند کانتینر مخزن دار، روباز و کفی هستند که برای محموله ها و روش های بارگیری خاص طراحی می شوند. انتخاب مصالح در این گروه به نوع کالا، وزن و ابعاد محموله و ساختار کانتینر بستگی دارد.

بنابراین، پیش از تعیین جنس و ضخامت ورق کانتینر باید نوع محموله، شرایط حمل و محل مصرف ورق مشخص شود. ورق مناسب برای دیواره، سقف، قطعات شاسی یا پوشش داخلی، الزاماً مشخصات یکسانی ندارد.

ورق کورتن؛ انتخاب رایج برای بدنه کانتینر باربری

ورق کورتن از فولادهای مقاوم در برابر خوردگی در مواجه با شرایط جوی است که در ساخت دیواره های جانبی و جلویی، سقف و پوسته درهای کانتینر باربری خشک کاربرد دارد. ترکیب آلیاژی این فولاد، در شرایط مناسب، مقاومت آن را در برابر خوردگی جوی نسبت به فولاد کربنی معمولی افزایش می دهد. این ویژگی، همراه با قابلیت فرم دهی و جوشکاری با روش مناسب، کورتن را به یکی از مصالح رایج در ساخت بدنه کانتینر تبدیل کرده است.

سطح بدون رنگ کورتن، در شرایط متناوب خیس شدن و خشک شدن، لایه ای اکسیدی تشکیل می دهد که به کندشدن خوردگی کمک می کند. بااین حال، رطوبت دائمی و نمک می توانند عملکرد این لایه را مختل کنند. به همین دلیل، در کانتینرهای باربری، ورق کورتن همراه با پوشش رنگ محافظ استفاده می شود تا بدنه در برابر شرایط محیطی دوام بیشتری داشته باشد.

ساخت دیواره، سقف و در کانتینر با ورق کورتن

برای ساخت بدنه، ورق کورتن مطابق نقشه به شکل پنل های موج دار فرم داده می شود. این فرم، سختی پنل را در برابر خم شدن افزایش می دهد و به عملکرد دیواره در کنار قاب فولادی کمک می کند. پنل های آماده شده به یکدیگر و به کلاف ها و ستون های کانتینر جوش داده می شوند؛ سپس بدنه برای اجرای پوشش محافظ آماده می شود.

ضخامت ورق در تمام بخش های کانتینر یکسان نیست. برای نمونه، در یک کانتینر خشک 20 فوت، پنل های میانی دیواره جانبی با ضخامت 1٫6 میلی متر و پنل های انتهایی، سقف و پوسته درها با ضخامت 2 میلی متر تعیین شده اند.

ورق گالوانیزه؛ برای پوشش سقف، دیواره و در کانتینر

ورق گالوانیزه در ساخت برخی کانتینرهای انباری و کانتینرهای ویژه، برای پوشش سقف، دیواره های بیرونی و درها استفاده می شود. پوشش رویِ این ورق، از فولاد در برابر زنگ زدگی محافظت می کند و برای بخش هایی که در معرض بارندگی و رطوبت قرار دارند، اهمیت دارد. برای نمونه، در مشخصات بعضی کانتینرهای نگهداری مواد، سقف، دیواره و در از ورق فولادی گالوانیزه ساخته می شوند.

در انتخاب این ورق، ضخامت فولاد و مقدار پوشش روی دو مشخصه جداگانه اند. ضخامت و گرید فولاد باید با نیاز مکانیکی قطعه هماهنگ باشند، درحالی که مقدار پوشش روی با دوام آن در برابر خوردگی ارتباط دارد. بنابراین انتخاب ورق صرفاً بر اساس ضخامت، برای ساخت بدنه ای بادوام کافی نیست.

ساخت دیواره و در کانتینر با ورق گالوانیزه

در طرح هایی که دیواره موج دار دارند، ورق گالوانیزه با دستگاه رول فرمینگ به شکل موردنیاز، مانند طرح ذوزنقه ای، درمی آید. فرم دهی مناسب به افزایش سختی پنل در برابر خم شدن کمک می کند. قطعات پس از برش، مطابق نقشه روی قاب فولادی بدنه مونتاژ می شوند. در ساخت در نیز می توان از ورق صاف یا فرم دار برای پوشش قاب استفاده کرد.

هنگام فرم دهی و نصب، باید از آسیب دیدن پوشش روی جلوگیری شود. کیفیت اتصال پنل ها، آب بندی درزها و جلوگیری از باقی ماندن آب روی سقف و لبه ها نیز بر دوام پوشش اثر دارند؛ زیرا رطوبت محبوس و آسیب سطحی می توانند خوردگی را تسریع کنند.

در کانتینرهای باربری استاندارد، استفاده از ورق گالوانیزه باید در مشخصات فنی طرح پیش بینی شده باشد. انتخاب جنس و ضخامت ورق، همراه با طراحی قاب و اتصالات، باید الزامات حمل، بلندکردن و چیدمان کانتینر را تأمین کند.

ورق رنگی؛ برای پوشش بیرونی و پنل های دیواری کانتینر

ورق رنگی معمولاً از ورق گالوانیزه یا آلوزینک ساخته می شود که سطح آن در کارخانه با لایه های آستر و رنگ پوشانده شده است. در برخی طرح های کانتینر عایق دار و محفظه های سردخانه ای حمل کالا، این ورق برای پوشش بیرونی بدنه و پوسته پنل های دیواری کاربرد دارد. برای نمونه، در بعضی بدنه های سردخانه ای، از ورق رنگی و موج دار برای سطح خارجی استفاده می شود.

مزیت این ورق در ساخت پنل های کانتینر، داشتن سطح نهایی آماده و پوشش حفاظتی تکمیلی است. رنگ کارخانه ای، ظاهر یکنواختی ایجاد می کند و نیاز به رنگ آمیزی اولیه سطح پنل ها پس از مونتاژ را کاهش می دهد. دوام این پوشش به کیفیت ورق پایه، نوع رنگ، ضخامت لایه های محافظ و شرایط استفاده از کانتینر بستگی دارد.

ساخت پنل های بدنه کانتینر با ورق رنگی

ورق رنگی، بسته به طراحی بدنه، به صورت صاف یا فرم دار استفاده می شود. برای تولید پنل موج دار، ورق از دستگاه رول فرمینگ عبور می کند و سپس در ابعاد موردنیاز برش می خورد. قابلیت خم کاری ورق و انعطاف پذیری پوشش رنگ باید با شکل پنل هماهنگ باشند تا در محل خم ها، ترک یا پوسته شدن رنگ ایجاد نشود.

در بدنه های عایق دار، ورق رنگی می تواند پوسته بیرونی پنل را تشکیل دهد و لایه عایق، میان آن و پوشش داخلی قرار گیرد. در این مدل، ضخامت ورق فلزی با ضخامت کل دیواره متفاوت است.

هنگام سفارش، علاوه بر رنگ ظاهری، باید مشخصات پوشش، قابلیت فرم دهی و مقاومت آن در شرایط کاری کانتینر تعیین شود. حفظ سلامت رنگ در زمان برش، جابه جایی و نصب نیز برای جلوگیری از خوردگی زودهنگام اهمیت دارد.

ورق رنگی با بدنه ای که پس از ساخت رنگ آمیزی می شود تفاوت دارد. در کانتینرهای باربری خشک متداول، بدنه معمولاً از فولاد مقاوم به خوردگی جوی ساخته و سپس با رنگ محافظ پوشانده می شود.

ورق سیاه؛ برای قطعات سازه ای با گرید مشخص

ورق سیاه نام رایج ورق فولادی نورد گرم است و به تنهایی استحکام یا مقاومت خوردگی آن را مشخص نمی کند. برخی فولادهای مقاوم به خوردگی جوی نیز به روش نورد گرم تولید می شوند؛ بنابراین «سیاه» و «کورتن» دو دسته کاملاً جدا از نظر روش تولید نیستند

در شاسی، تیرهای زیر کف و قطعات تقویتی، باید فولاد تعیین شده در نقشه ساخت استفاده شود. این قطعات می توانند از ورق یا مقاطع فولادی ساخته شوند و لزوماً هم ضخامت بدنه نیستند. به همین دلیل، سفارش با عنوانی مانند «ورق سیاه چهار میلی متر» باید با تعیین گرید، ابعاد و مشخصات فنی تکمیل شود.

ورق استیل و آلومینیوم؛ برای بخش هایی از کانتینر یخچالی

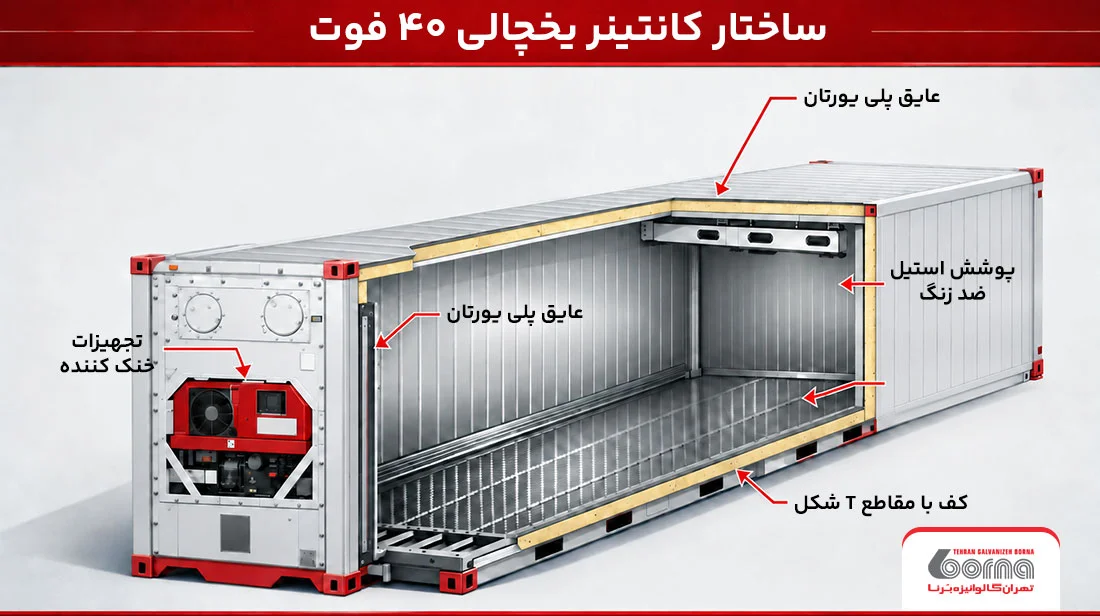

در کانتینر یخچالی، انتخاب جنس ورق علاوه بر مقاومت مکانیکی، با نیاز به عایق کاری، نظافت و حفظ شرایط داخل محفظه ارتباط دارد. در بعضی کانتینرهای یخچالی، استیل برای پوشش دیوارها و آلومینیوم برای سقف داخلی یا کف استفاده می شود.

به عنوان نمونه، در یک کانتینر یخچالی ساخت شرکت CIMC (China International Marine Containers)، پوشش داخلی دیوار از استیل، سقف داخلی از ورق آلومینیومی و کف از مقاطع آلومینیومی ساخته شده است. میان لایه ها نیز عایق قرار می گیرد. جنس و ضخامت این اجزا به مدل کانتینر بستگی دارد

ضخامت دیواره عایق با ضخامت ورق فلزی یکسان نیست. در سفارش کانتینر یخچالی یا پنل عایق، مشخصات ورق های دو طرف، نوع عایق و ضخامت کل دیواره باید جداگانه بررسی شوند.

ضخامت ورق کانتینر چقدر است؟

ضخامت ورق به محل استفاده، گرید فولاد، شکل قطعه و طراحی کانتینر بستگی دارد. حتی در یک دیواره، ممکن است پنل های میانی و انتهایی ضخامت متفاوتی داشته باشند. اگر کانتینر برای حمل و نقل روی دریا باشد، از ورق های فولادی کورتن با ضخامت های 1.5، 2 ، 3 و 4  میلی متر استفاده می شود. اگر کانتینر کاربردی غیر از حمل و نقل دریایی داشته باشد معمولا با ورق های گالوانیزه با ضخامت های 1، 1.5، 2، 2.5 و 3 میلی متر ساخته می شود.

جدول زیر، ضخامت معمول قطعات مختلف در ساخت یک کانتینر خشک 20 فوت می باشد:

موج های بدنه به افزایش سختی پنل کمک می کنند، اما عملکرد کانتینر حاصل همکاری بدنه، کلاف ها، ستون ها و اتصالات است. بنابراین مقایسه دو ورق فقط بر اساس ضخامت، برای تصمیم گیری درباره جایگزینی آن ها کافی نیست.

کف کانتینر از چه جنسی ساخته می شود؟

کف بسیاری از کانتینرهای باربری خشک از تخته چندلایه مخصوص ساخته می شود که روی تیرهای فولادی زیر کف قرار می گیرد. این تخته ها سطح بارگیری را تشکیل می دهند و وزن محموله را به زیرسازی فولادی منتقل می کنند. برای نمونه، در ساخت یک کانتینر خشک 20 فوتی تخته چندلایه با ضخامت 28 میلی متر به کار می رود که این عدد مربوط به کف پوش است و نباید با ضخامت ورق بدنه یا شاسی اشتباه شود.

در برخی مدل ها نیز از کف فولادی استفاده می شود. انتخاب ورق فولادی یا آجدار برای کف باید با توجه به وزن و نحوه توزیع محموله، تردد تجهیزات بارگیری و فاصله تیرهای زیر کف انجام شود؛ زیرا ظرفیت باربری به عملکرد مجموعه کف و زیرسازی آن بستگی دارد، نه فقط ضخامت ورق.

چه عواملی در انتخاب ورق ساخت کانتینر مؤثرند؟

نوع کاربری و شرایط حمل

حمل کالای عمومی، نگهداری تجهیزات، استفاده اداری و حمل محموله سردخانه ای، نیازهای متفاوتی دارند. ابتدا باید روشن شود کانتینر برای حمل مکرر و چیدمان در شبکه حمل ونقل طراحی می شود یا برای استقرار و استفاده در یک محل.

مقاومت مکانیکی و قابلیت ساخت

گرید فولاد باید با نیاز قطعه هماهنگ باشد. ورقی که قرار است موج دار، خم یا جوشکاری شود، علاوه بر مقاومت، به قابلیت ساخت مناسب نیاز دارد. افزایش ضخامت بدون بررسی طراحی می تواند وزن خالی کانتینر را بیشتر کند و در صورت ثابت بودن وزن ناخالص مجاز، از ظرفیت حمل کالا بکاهد.

شرایط خوردگی و پوشش محافظ

رطوبت، نمک، ماندگاری آب و آسیب های سطحی بر دوام بدنه اثر دارند. برای فولادهای رنگ شده، کیفیت آماده سازی سطح و اجرای پوشش نیز مهم است. انتخاب فولاد مناسب باید با توجه به محیط و روش محافظت از سطح انجام شود.

کیفیت اتصالات و آب بندی

ورق مناسب زمانی عملکرد مطلوب دارد که در کنار اتصال و اجرای صحیح قرار گیرد. کیفیت جوش ها، اتصال پنل ها، وضعیت درها و آب بندی باید همراه با مشخصات مصالح کنترل شوند. نشتی یا خوردگی در محل اتصال می تواند کارایی بدنه را کاهش دهد.

استانداردهای مهم در ساخت کانتینر

در این حوزه باید استاندارد مصالح را از استاندارد عملکرد کانتینر تفکیک کرد. استاندارد ورق، مشخصات محصول فولادی را بیان می کند؛ استاندارد کانتینر، موضوعاتی مانند ابعاد، اتصالات و آزمون های مجموعه ساخته شده را پوشش می دهد.

• JIS G3125: فولادهای مقاوم به خوردگی جوی، از جمله گرید SPA-H
• ASTM A606/A606M: ورق و نوار فولادی مقاوم شده در برابر خوردگی جوی
• ISO 668: طبقه بندی، ابعاد و ظرفیت های اسمی کانتینرهای سری 1
• ISO 1161: مشخصات اتصالات گوشه ای و میانی کانتینر
• ISO 1496-1: مشخصات و آزمون های کانتینرهای حمل کالای عمومی
• ISO 1496-2: مشخصات و آزمون های کانتینرهای حرارتی، از جمله انواع عایق دار و یخچالی

برای کانتینرهایی که در حمل ونقل بین المللی استفاده می شوند، رعایت استانداردهای CSC اهمیت ویژه ای دارد. این استاندارد، تأیید ایمنی، آزمون ها، بازرسی و نگهداری را مطرح می کند.

نکات مهم در خرید ورق کانتینر

برای خرید ورق کانتینر، ابتدا باید محل مصرف آن در بدنه، سقف، درها، شاسی یا کف مشخص شود. هر بخش به جنس، ضخامت و ویژگی های متفاوتی نیاز دارد. خرید بر اساس مشخصات فنی روشن، در کنار بررسی کیفیت محصول و خدمات تأمین کننده، به کنترل هزینه ها و اجرای منظم مراحل ساخت کمک می کند.

انتخاب تأمین کننده معتبر و بررسی مشخصات محصول

پیش از خرید، نام کارخانه، گرید فولاد، استاندارد تولید و مشخصات درج شده در گواهی محصول را بررسی کنید. این اطلاعات باید با نیاز پروژه و کالای تحویلی مطابقت داشته باشند. آهن شاپ در تأمین ورق گالوانیزه، ورق رنگی و ورق روغنی از تولیدکنندگان داخلی و خارجی فعالیت دارد و این محصولات را به صورت رول و شیت، در مقادیر عمده و خرد عرضه می کند. این تنوع، امکان تهیه ورق متناسب با مقدار مصرف و برنامه تولید را فراهم می کند.

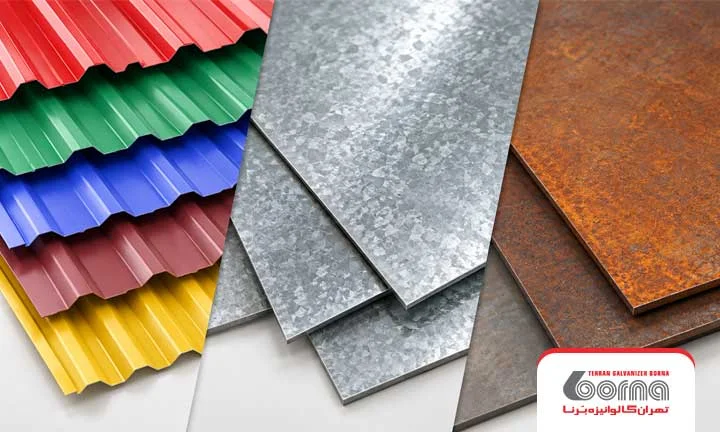

بررسی کیفیت سطح و سلامت پوشش

سطح ورق را هنگام تحویل از نظر ترک، فرورفتگی، خوردگی شدید و آسیب های ناشی از حمل بررسی کنید. در ورق گالوانیزه، سلامت پوشش روی و در ورق رنگی، چسبندگی رنگ و نبود خراش عمیق یا پوسته شدن اهمیت دارد. آسیب پوشش می تواند محل شروع خوردگی باشد و هزینه آماده سازی یا تعمیر قطعات را افزایش دهد. بررسی ظاهری نیز باید همراه با کنترل مشخصات فنی انجام شود.

تطبیق ضخامت و گرید فولاد با نقشه ساخت

ضخامت و گرید ورق باید مطابق نقشه و محاسبات ساخت کانتینر انتخاب شوند. افزایش بی دلیل ضخامت، وزن خالی و مصرف فولاد را بیشتر می کند؛ در مقابل، ضخامت کمتر از مقدار طراحی می تواند عملکرد قطعه را مختل کند. هنگام سفارش، ضخامت، تلرانس مجاز، طول، عرض و مقدار موردنیاز را دقیق اعلام کنید. در آهن شاپ، امکان بررسی و مقایسه محصولات بر اساس مشخصاتی مانند ضخامت، عرض، برند و میزان پوشش وجود دارد.

انتخاب پوشش متناسب با شرایط استفاده از کانتینر

شرایط محیطی را با توجه به مسیر حمل، محل نگهداری و مدت مواجهه با رطوبت و نمک بررسی کنید. برای ورق گالوانیزه، مقدار پوشش روی و برای ورق رنگی، نوع و ضخامت رنگ و مشخصات پوشش فلزی زیر آن اهمیت دارند. در محیط های ساحلی یا صنعتی خورنده، نام ورق به تنهایی معیار انتخاب نیست؛ پوشش محافظ باید برای همان شرایط مناسب باشد. اعلام این اطلاعات هنگام مشاوره خرید، به مقایسه دقیق تر گزینه های موجود کمک می کند.

هماهنگی خدمات برش، فرم دهی و ارسال

پیش از نهایی کردن سفارش، نیاز به برش و فرم دهی را مشخص کنید. آهن شاپ خدمات برش ورق در ابعاد استاندارد و سفارشی و فرمینگ ورق گالوانیزه در طرح هایی مانند سینوسی و ذوزنقه ای ارائه می دهد. برای قطعات کانتینر، ابعاد پنل، شکل و اندازه موج ها و امکان اجرای فرم موردنیاز باید پیش از سفارش با کارشناسان هماهنگ شود. این هماهنگی می تواند به کاهش پرت ورق و دوباره کاری کمک کند.

همچنین زمان آماده سازی، هزینه حمل و محل تحویل را از ابتدا مشخص کنید. آهن شاپ امکان ارسال به سراسر کشور و ارسال مستقیم از کارخانه را فراهم کرده است؛ روش و زمان ارسال هر سفارش باید متناسب با موجودی کالا و برنامه پروژه هماهنگ شود.

برای خرید ورق گالوانیزه و خرید ورق رنگی موردنیاز در ساخت کانتینر، می توانید مشخصات فنی و مقدار مصرف را در اختیار کارشناسان آهن شاپ قرار دهید و درباره گزینه های موجود، قیمت روز، خدمات برش و فرمینگ و شرایط تحویل مشاوره بگیرید. شماره تماس 02157602 برای ارتباط با کارشناسان در دسترس است.
